產品介紹
◆產品的適用范圍
適用于戶內3～35kV系統電壓互感器二次側。本裝置可廣泛應用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。

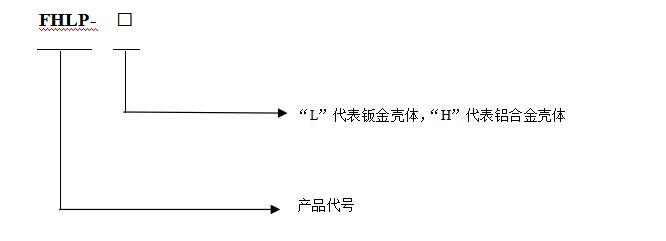

◆型號定義
◆功能及特點
1）模塊化設計，結構緊湊，技術先進，高速DSP核處理器使運算實時性和動作準確性得以保證；
2）實時監控系統狀態，對出現的異常運行狀態做出準確判斷，并做出及時動作；
3）工業標準的RS485通訊接口，可以向上位機傳送系統的運行狀態；
4）故障追憶功能，顯示最近20次歷史故障記錄；
5）具有良好的電磁兼容性，適合在強電磁干擾的復雜環境中應用；
6）雙硬件看門狗電路確保軟件運行的可靠性；
7）中文液晶顯示，運行狀態清晰，菜單式操作，方便易用。
◆安裝開孔及接線圖
●鋁合金控制器尺寸圖
主機前面板尺寸為260*180mm，深度170mm，開孔尺寸為220*178mm。
●鈑金控制器尺寸圖

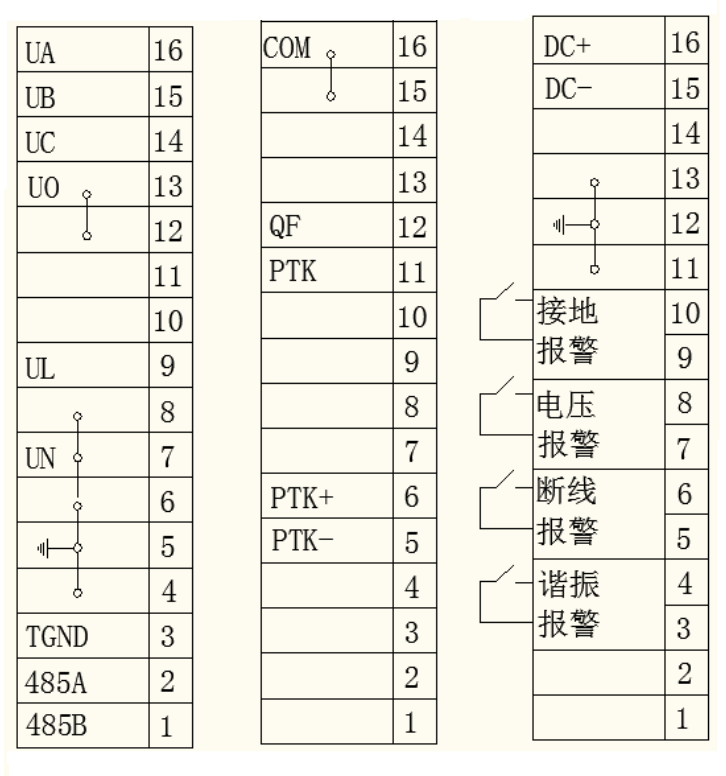

●PTK控制器接線圖
