適用范圍
適用于3KV－66KV中性點不接地或中性點經電阻、消弧線圈接地系統的單相接地選線，用于電力系統的變電站、發電廠、水電站及化工、采油、冶金、煤炭、鐵路等大型廠礦企業的供電系統，能夠指示出發生單相接地故障的線路。
產品功能
● 自動選線：根據單相接地故障主要特征量自身變化及橫向比對結果，能快速準確地選出故障線路。
綜合選線準確率可達99%以上；
● 故障報警：當系統發生斷線運行或鐵磁諧振故障時能發出故障報警信號，裝置還具備自檢功能，發生裝置故障或裝置掉電時能自動報警；
● 事件記憶：裝置能記錄最近50次故障信息，包括故障線路編號、故障發生時間、電流大小；
● 遠程通訊：本產品具備遠程通訊功能，配備 RS485通訊接口，并具有標準的MODBUS協議；
● 自動校時：針對有衛星校時裝置的現場，可實現B碼校時（只有鋁合金殼體有該功能，選配）。
◆產品的技術參數
表1
|
技 術 指 標 |
技 術 參 數 |
備 注 |
|
工作 電 壓 |
AC/DC:110V~220V ±10% |
|
|
輸入開口零序電壓U0x |
0~150V |
測量精度1% |
|
輸入零序電流 |
20mA~5A |
測量精度0.5% |
|
選線范圍 |
4段母線最多40路 |
可自行選擇路數 |

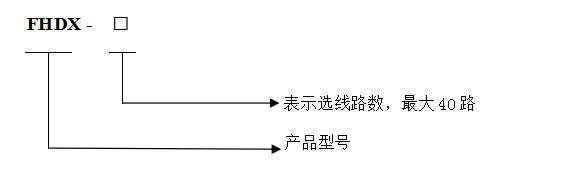

產品型號及選型
端子接線圖及端子定義

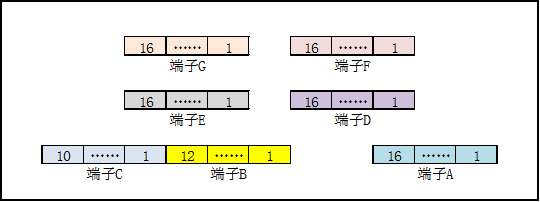

端子接線圖
|
|
端子A |
端子B |
端子C |
端子D |
端子E |
端子F |
端子G |
|
1 |
電流1* |
開口電壓1 |
故障報警常開1 |
電流9* |
電流17* |
電流25* |
電流33* |
|
2 |
電流1 |
開口電壓1 |
故障報警常開1 |
電流9 |
電流17 |
電流25 |
電流33 |
|
3 |
電流2* |
開口電壓2 |
接地報警常開2 |
電流10* |
電流18* |
電流26* |
電流34* |
|
4 |
電流2 |
開口電壓2 |
接地報警常開2 |
電流10 |
電流18 |
電流26 |
電流34 |
|
5 |
電流3* |
開口電壓3 |
常閉失電報警3 |
電流11* |
電流19* |
電流27* |
電流35* |
|
6 |
電流3 |
開口電壓3 |
常閉失電報警3 |
電流11 |
電流19 |
電流27 |
電流35 |
|
7 |
電流4* |
開口電壓3 |
未定義 |
電流12* |
電流20* |
電流28* |
電流36* |
|
8 |
電流4 |
開口電壓4 |
AC/DC220V |
電流12 |
電流20 |
電流28 |
電流36 |
|
9 |
電流5* |
開口電壓4 |
接地 |
電流13* |
電流21* |
電流29* |
電流37* |
|
10 |
電流5 |
后臺485B |
AC/DC220V |
電流13 |
電流21 |
電流29 |
電流37 |
|
11 |
電流6* |
后臺485A |
|
電流14* |
電流22* |
電流30* |
電流38* |
|
12 |
電流6 |
校時B（選配） |
|
電流14 |
電流22 |
電流30 |
電流38 |
|
13 |
電流7* |
校時A（選配） |
|
電流15* |
電流23* |
電流31* |
電流39* |
|
14 |
電流7 |
|
|
電流15 |
電流23 |
電流31 |
電流39 |
|
15 |
電流8* |
|
|
電流16* |
電流24* |
電流32* |
電流40* |
|
16 |
電流8 |
|
|
電流16 |
電流24 |
電流32 |
電流40 |
外形尺寸及挖孔尺寸圖

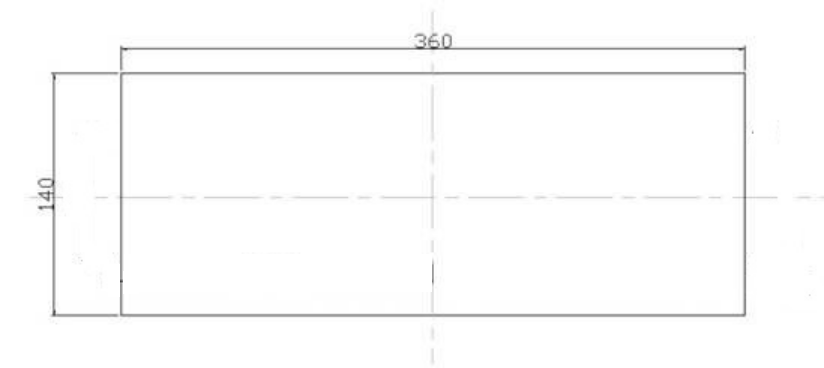

開孔尺寸
●開孔尺寸為360*140；
●機箱深度：210mm；面板尺寸：410*148mm。
