产品介绍
产品的适用范围
适用于户内3～35kV系统；
适用于中置柜、手车柜、固定柜、环网柜等多种开关柜，用以显示手车、断路器、接地刀闸位置及柜内温湿度。
产品功能
●断路器的状态显示、手车位置显示、隔离刀和接地刀状态显示、储能显示、三相带电显示、闭锁指示；
●智能温湿度控制，可最多带两路温湿度控制。
a.当柜内湿度达到85%以上时启动除湿功能；
b.当柜内温度达到40℃时关闭加热功能。
技术指标
|
项目 |
技术要求 |
|
工作电压 |
AD/DC:110-220V±10% |
|
工作温度 |
-20℃～65℃ |
|
介质强度 |
≥AC2000V |
|
相对湿度 |
＜90% |
|
三相带电指示启辉电压 |
额定相电压*0.15～0.65 |
|
闭锁启控电压 |
额定相电压*0.65 |
|
绝缘性能 |
≥100MΩ |
|
抗电磁干扰性能 |
符合IEC255-22标准规定 |
|
功耗 |
≤10W |
|
加热器功率 |
100～200W |
安装开孔及接线图

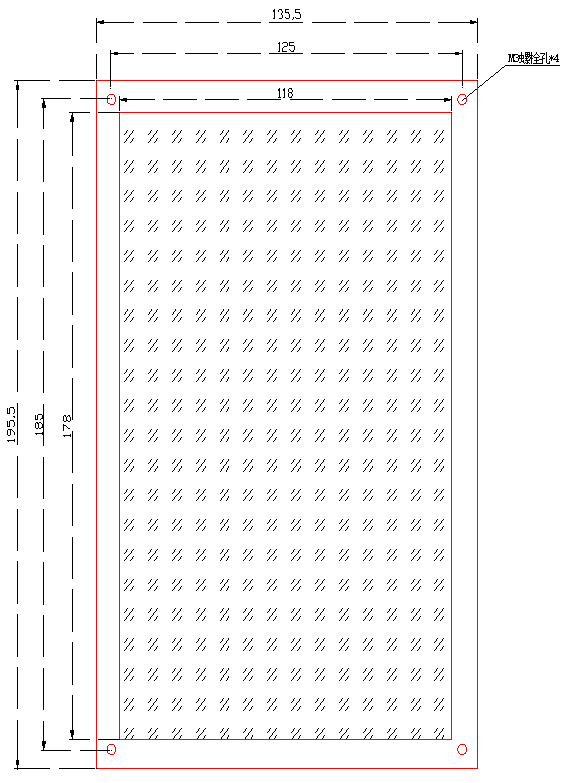

开孔尺寸图开口尺寸为118*178mm，螺丝孔为?3
背后端子图
