功能介紹
FH-JYC 系列絕緣在線監測裝置是一種能夠在線監測高壓電力電纜、真空斷路器、絕緣子及互感器絕緣狀態的裝置，該裝置的使用為診斷設備早期缺陷和事故隱患、控制突發性絕緣事故、監測電氣設備絕緣性能的好壞提供了有效的信息，為供配電系統安全運行提供了有效的保障。
產品利用零磁通微電流傳感器監測電纜及絕緣子設備的泄漏電流，并結合運行電壓實時計算出介質損耗正切值，當絕緣參數越界時會及時發出告警信號；
針對真空開關及互感器采用專用的放電監測儀對其局部放電進行監測，當局部放電量超過設定值時，會發出告警信號。
技術參數
|
工作電源 |
AC/DC 110-220V，±10％ |
|
絕緣性能 |
外殼和端子間＞100MΩ |
|
外殼防護 |
IP43 |
|
工作溫度 |
-20℃～65℃ |
|
工作濕度 |
≤95%RH |
|
適用電壓等級 |
0.4～35KV |
|
電流信號 |
Ix或In=70μA～700mA |
|
電壓信號 |
Un=3V～300V |
|
介質損耗 |
tanδ=-500%～500% |
|
電容量 |
Cx=10pF～0.3μF |
|
電容比值 |
Cx:Cn=1:1000～1000:1 |
|
阻性電流 |
Irp=10μA～10mA |
|
容性電流 |
Icp=100μA～300mA |
|
相位 |
α=-180°～180° |
|
頻率 |
f=45Hz～55Hz |
|
泄漏電流測量范圍 |
50μA～8mA |

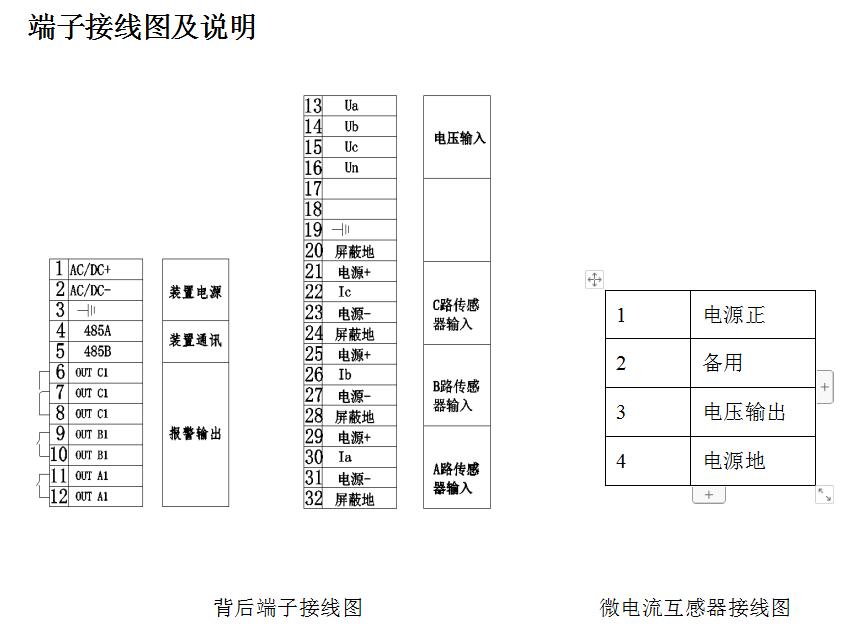

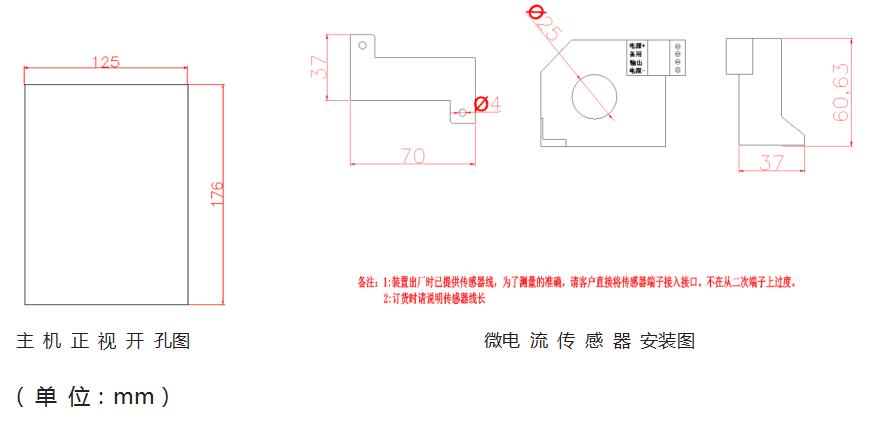

注：1、標準現場5M，配好冷壓端子，如需加長或剪短，務必在訂貨時說明；
2、訂貨時需要提供電氣一次系統圖及控制器電壓電壓；
3、安裝時務必保證電纜只有一點接地，且屏蔽層穿過微電流互感器之前不允許接地；
4、訂貨時主機默認配一個微電流互感器。最多配備三個微電流傳感器，訂貨期需說明。
